Pentru tensiuni de test cuprinse între 1000 ... 5000 V se poate varia tensiunea de test cu un pas de 25 V
Protecţie împotriva măsurătorilor pe obiecte alimentate şi afişează totodată valoarea acesteia pentru tensiuniile cuprinse între 0 .. 600 V AC sau DC
Măsoară rezistenţa în domeniul 0 - 15 Tera-Ohm
Descărcarea automată a tensiunii capacitive a obiectului măsurat după terminarea măsurătorii de rezistenţă de izolaţie
Semnalizare acoustică la intervale de 5 s ptr a facilita capturarea caracteristici temporale
Timpi de test T1, T2, T3 selectabili în domeniul 1...600 s măsurarea a 2 coeficienţi de absorbţie
Timpi de test ajustabil de la 0'01” la 99'59”
Calculează index de polarizare (PI) şi raport de absorbţie în dielectric (DAR)
Iindicarea tensiunii de test aplicată în timpul măsurătorii,
Curent de test: 1,2mA sau 3mA,
Măsurătoare cu două sau trei sonde de test
Măsurarea continuităţii conductorului nulului de protecţie şi legăturii de echipotenţial în conformitate cu EN 61557-4 cu curent > 200 mA.
Măsurarea curentului de scurgere în timpul testului rezistenţei de izolaţie
Măsurarea capacităţii în timpul măsurătorii de RISO
Măsurarea rezistenţei de izolaţie cu tensiune de test crescătoare în 5 paşi (SV)
Calcularea Descărcării în Dielectric (DD)
Limite ajustabile la măsurătorile RISO şi RCONT
Funcţia filtre digitale pentru măsurători în medii cu zgomot (10s, 30s, 60s), pentru eliminare zgomot de nivel ridicat, imunitate la zgomot în conformitate cu EN-61326
990 celule de memorie (11880 înregistrări) cu posibilitatea transmiterii datelor fără fir la PC (cu ajutorul adaptorului USB-OR-1) sau prin cablu USB.
Ecran LCD (iluminat) digital/analog de dimensiuni mari ce permite afişarea detaliată a valorilor măsurate
Butoane iluminate

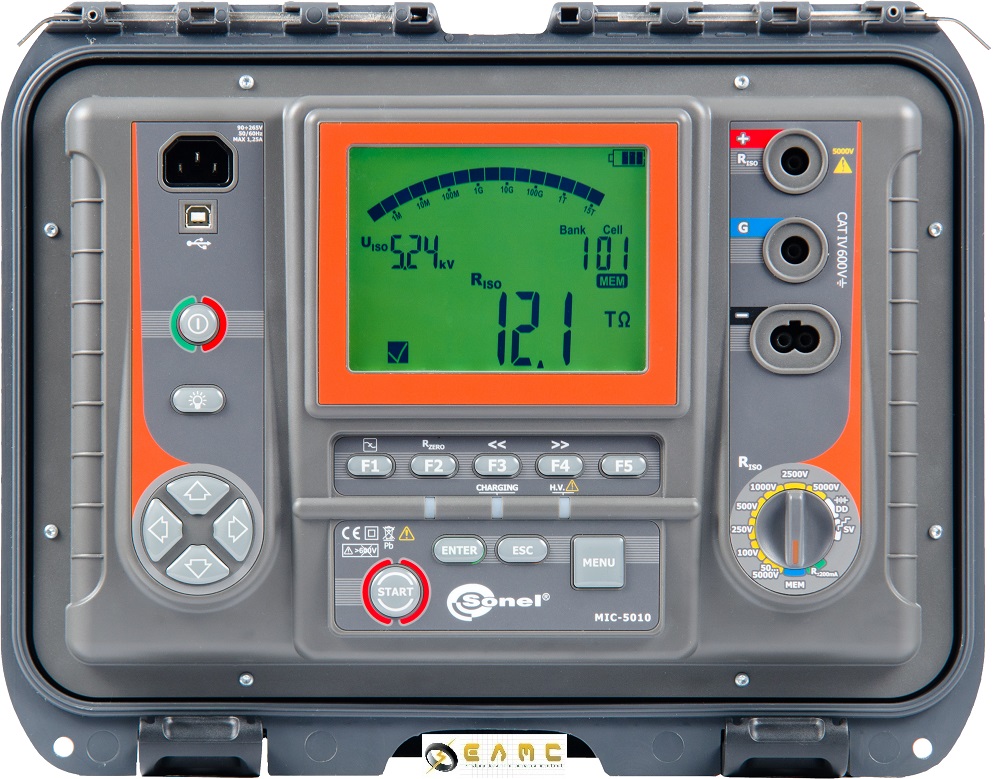

Specificaţii Sonel MIC-5010
Măsurarea rezistenţei de izolaţie
Domeniu de masura conform cu IEC 61557-2:
RISOmin = UISOmin / IISOmax (IISOmax = 1.2 mA sau 3 mA)
Domeniu |
Rezoluţie |
Exactitate |
0...999 kΩ |
1 kΩ |
±(3%v.m.+10 cifre) |
1.00...9.99 MΩ |
0.01 MΩ |
±(3%v.m.+10 cifre) |
10.0...99.9 MΩ |
0.1 MΩ |
±(3%v.m.+10 cifre) |
100...999 MΩ |
1 MΩ |
±(3%v.m.+10 cifre) |
1.00...9.99 GΩ |
0.01 GΩ |
±(3%v.m.+10 cifre) |
10.0...99.9 GΩ |
0.1 GΩ |
±(3%v.m.+10 cifre) |
100...999 GΩ |
1 GΩ |
±(3.5%v.m.+10 cifre) |
1.00...9.99 TΩ |
0.01 TΩ |
±(7.5%v.m.+10 cifre) |
10.0...15.0 TΩ |
0.1 TΩ |
±(12.5%v.m.+10 cifre) |
Măsurarea capacităţii
Domeniu |
Rezoluţie |
Exactitate |
1...999 nF |
1 nF |
±(5%v.m.+5 cifre) |
1.00...49.99 µF |
0.01 µF |
±(5%v.m.+5 cifre) |
(rezultatul este afisat dupa măsurătoarea RISO)
Măsurarea continuităţii conductorului nulului de protecţie şi legăturii de echipotenţial în conformitate cu EN 61557-4 cu curent > 200 mA
Domeniu de masura conform cu IEC 61557-4: 0.10...999 Ω
Domeniu |
Rezoluţie |
Exactitate |
0.00...19.99 Ω |
0.01 Ω |
±(2%v.m.+3 cifre) |
20.0...199.9 Ω |
0.1 Ω |
±(2%v.m.+3 cifre) |
200...999 Ω |
1 Ω |
±(4%v.m.+3 cifre) |
